TVE 3000

TVE 3000用于根据标准EN 60312的真空吸尘器的粉尘测试


    几乎同时测量原料和清洁气体中的颗粒
    与粉尘分散器RBG 1000或AGK 2000具有最高的计量一致性
    原料气体和净化气体中的粒径分布和颗粒浓度测量
    根据标准EN 60312的排放测量
    测量粉尘袋的分级分离效率
    测量HEPA终端过滤器的分级分离效率
    测量成套吸尘器的分级分离效率
    低维护
    易于操作
    运行可靠
    设备将减少您的运营成本

Description

与标准EN 60312相比,借助TVE 3000,可以更经济高效地进行吸尘器测试。此外,可以使用粉尘(或作为选项使用盐 – 例如在盐发生器AGK 2000中的NaCl 或KCl),可靠区分带袋的吸尘器与HEPA终端过滤器的分离行为。所使用的粉尘分散器RBG 1000要比标准要求均匀得多,因而可提供优化的粉尘应用,这是使用颗粒测量设备精确测量分离效率的先决条件。

在净化气体中使用颗粒测量系统Promo® 2000,并借助welas® 2300气溶胶传感器,可根据标准测量真空吸尘器的排放。因此,不仅可以准确地比较吸尘器,而且还可可靠评估各过滤级。

使用颗粒测量系统Promo® 3000,用户可以访问高分辨率的气溶胶光谱仪,以便可以几乎同时确定原料气体和净化气体中的粒径分布和颗粒浓度。

welas® 2070气溶胶传感器可准确确定原料气体的测量,而welas®气溶胶传感器2300可以在净化空气中进行测量,并允许对真空吸尘器袋和HEPA终端过滤器的分级分离效率进行测量。

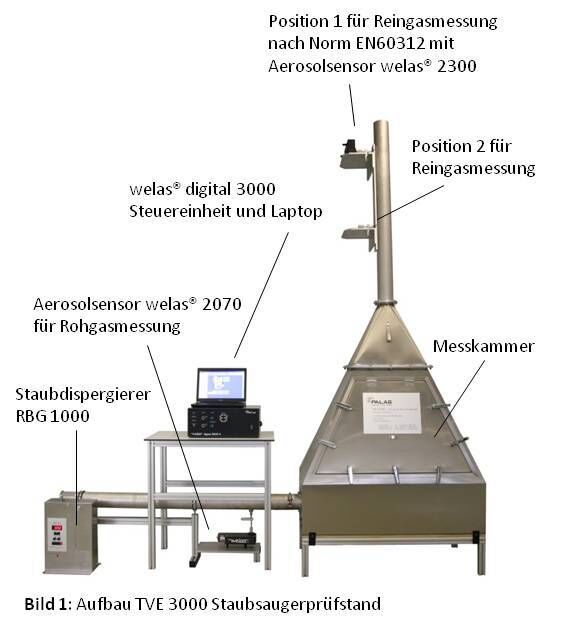

功能

使用粉尘分散器RBG 1000将粉尘引入系统。在数量上来说,粉尘浓度的再现性< 10% 。

welas® 2070气溶胶传感器可以测量原料气体的粒径分布和颗粒浓度(真空吸尘器的上方)使用真空吸尘器将粉尘吸入,并在吸尘器袋中以及HEPA终端过滤器中将粉尘分离出来。然后使用welas® 2300气溶胶传感器在净化气体侧测量吸尘器排放物(吸尘器上方)。根据原料气体和净化气体的测量值,即可确定吸尘器的分级分离效率。

FTControl软件允许对不同真空吸尘器进行多次分级分离效率测量,并同时在屏幕上显示。

粉尘分散器和净化气体传感器均可定位在不同位置,以便可以研究流量通道对颗粒沉淀的影响。

净化气体传感器的位置:用于净化气体测量的气溶胶传感器可定位在两个不同位置。

位置1是根据标准EN 60312的净化气体测量点。

净化气体传感器可以在位置1或位置2操作,例如为了研究抽吸通道中的沉淀和其他传输损耗。位置1符合以下标准。

图2:净化气体采样

粉尘分散器RBG 1000的位置:

图显示了RBG 1000根据标准EN 60312的连接,或者定位在正面流量通道的入口,以确保气溶胶入口弯头中没有沉积物。

测量分级分离效率

根据原料气体和净化气体的测量结果,可以确定真空吸尘器或真空吸尘器过滤级的分级分离效率。

图3:测量成套真空吸尘器的分级分离效率,包括吸尘器袋和HEPA终端过滤器

Datasheet

测量范围(尺寸)

0.2 µm – 40 µm

测量范围(数量CN)

< 1 – 1,000,000 颗粒/cm3

电源

115/230 V, 50/60 Hz

外型尺寸

2,100•2,600•600毫米(高•宽•深)

重量

大约 170 kg

压缩空气连接

6 – 8 bar

体积流量(吸入流量)

系统的体积流量取决于吸尘器

Benefits


    几乎同时测量原料和清洁气体中的颗粒
    与粉尘分散器RBG 1000或AGK 2000具有最高的计量一致性
    原料气体和净化气体中的粒径分布和颗粒浓度测量
    根据标准EN 60312的排放测量
    测量粉尘袋的分级分离效率
    测量HEPA终端过滤器的分级分离效率
    测量成套吸尘器的分级分离效率
    低维护
    易于操作
    运行可靠
    设备将减少您的运营成本

Applications


    根据标准EN 60312的排放测量
    带袋吸尘器以及配有HEPA终端过滤器的真空吸尘器的分级分离效率测量
